El módulo de procesamiento FPM-7630E es un módulo de trabajo de alto rendimiento que procesa sesiones con equilibrio de carga mediante módulos de interfaz (FIM) de la serie FortiGate 7000E a través de la placa posterior de estructura del chasis. El FPM-7630E se puede instalar en cualquier chasis de la serie FortiGate 7000E en las ranuras 3 y superiores.

El FPM-7630E incluye dos conexiones de 80 Gbps a la placa posterior de estructura del chasis y dos conexiones de 1 Gbps a la placa posterior base. El FPM-7630E procesa sesiones con una configuración de CPU dual, acelera el procesamiento del tráfico de red con cuatro procesadores NP6 y acelera el procesamiento de contenido con ocho procesadores CP9. Los procesadores de red NP6 están conectados por la estructura del conmutador FIM, por lo que los procesadores NP6 pueden acelerar la ruta rápida de todos los tipos de tráfico.

El módulo de procesador FPM-7630E es una actualización del módulo de procesador FPM-7620E con la misma arquitectura pero una configuración de CPU más nueva. Puede mezclar FPM-7630Es y FPM-7620Es en el mismo chasis FortiGate 7000E. En una configuración de alta disponibilidad, ambos chasis del clúster de alta disponibilidad deben tener los mismos módulos FPM en las mismas ranuras.

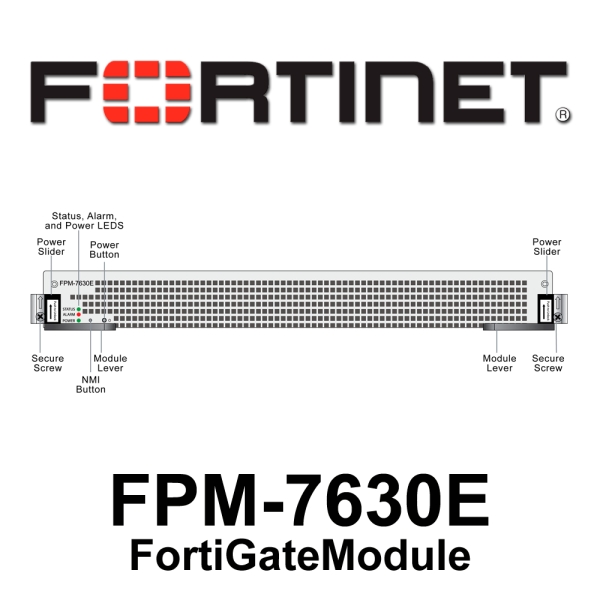

Panel frontal FPM-7630E

Esquema de hardware del FPM-7630E

Los cuatro procesadores de red FPM-7630E NP6, los ocho procesadores CP9 y la estructura de conmutador integrada (ISF) del módulo FIM proporcionan aceleración de hardware mediante la descarga del tráfico de datos de las CPU FPM-7630E. El resultado es un rendimiento de red mejorado proporcionado por los procesadores NP6, además de que la carga de procesamiento de red se elimina de la CPU. El procesador NP6 también puede manejar algunas tareas intensivas de CPU, como el cifrado/descifrado de VPN IPsec. Gracias a la estructura de conmutadores integrada, todas las sesiones se aceleran y aceleran.

Arquitectura de hardware FPM-7630E
