El módulo de interfaz FIM-7901E es un módulo intercambiable en caliente que proporciona interfaces de datos, administración y sincronización de sesión/latido, conmutación de placa posterior base y equilibrio de carga con reconocimiento de sesión de placa posterior de estructura para un chasis de la serie FortiGate 7000E. El FIM-7901E incluye una estructura de conmutador integrada y procesadores DP2 para equilibrar la carga de millones de sesiones de datos a través de la placa posterior de la estructura del chasis a los módulos de procesador FPM. El FIM-7901E también incluye un canal de placa posterior base de 1 Gbps para la comunicación de administración de la placa posterior base con cada módulo FPM en el chasis, un canal de placa posterior de estructura de 40 Gbps para la comunicación de placa posterior de estructura con los módulos FIM en el chasis y un segundo canal de placa posterior base de 1 Gbps para la comunicación de placa posterior base con los módulos FIM en el chasis.
El FIM-7901E se puede instalar en cualquier chasis de la serie FortiGate 7000E en las ranuras 1 o 2 del concentrador del chasis/conmutador. El FIM-7901E proporciona treinta y dos interfaces enchufables plus (SPF+) de factor de forma pequeño de 10 GigE para un chasis FortiGate 7000E.
También puede instalar FIM-7901Es en un segundo chasis y operar el chasis en modo HA para proporcionar protección de conmutación por error del chasis.

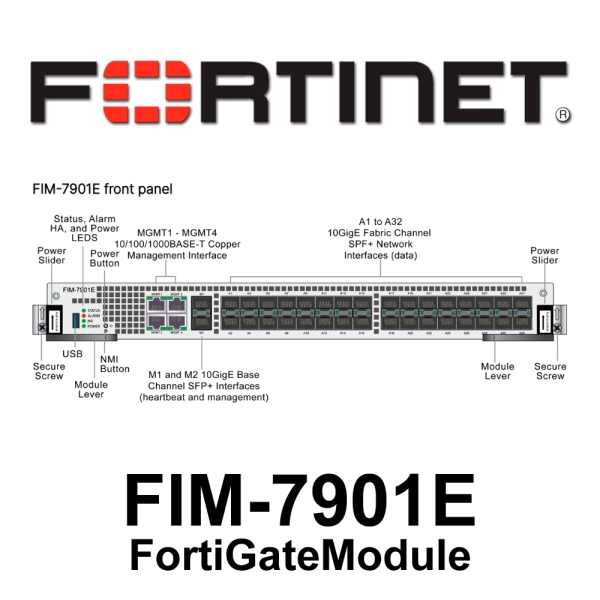

Panel frontal FIM-7901E
Interfaces del panel frontal FIM-7901E
Conecte el FIM-7901E a sus redes de 10 Gbps mediante las interfaces SFP+ del panel frontal A1 a A32. El panel frontal también incluye interfaces M1 y M2 SFP+ para el canal base, cuatro interfaces de administración Ethernet (MGMT1 a MGMT4) y un puerto USB. El puerto USB se puede utilizar con cualquier llave USB para realizar copias de seguridad y restaurar archivos de configuración.
| Conector | Tipo | Velocidad | Protocolo | Descripción |
|---|---|---|---|---|
| De la A1 a la A32 | SPF+ | 10 Gbps/1 Gpbs | Ethernet | Treinta y dos interfaces de canal de estructura SFP+ de 10 GigE en el panel frontal. Estas interfaces están conectadas a redes de 10 Gbps para distribuir sesiones a los módulos de procesador FPM instalados en las ranuras de chasis 3 y posteriores. Estas interfaces también se pueden configurar para funcionar como interfaces Gigabit Ethernet mediante transceptores SFP. Estas interfaces también admiten la creación de grupos de agregación de enlaces (LAG) que pueden incluir interfaces de ambos FIM-7901E. |
| M1 y M2 | SFP+ | 10 Gbps/1 Gbps | Ethernet | Dos interfaces SFP+ de 10 GigE en el panel frontal que se conectan al canal de la placa posterior base. Estas interfaces se utilizan para el latido, la sincronización de sesiones y la comunicación de administración entre FIM-7901Een diferentes chasis. Estas interfaces también se pueden configurar para funcionar como interfaces Gigabit Ethernet mediante transceptores SFP, pero normalmente no deben cambiarse. Si utiliza conmutadores para conectar estas interfaces, los puertos del conmutador deben poder aceptar paquetes con un tamaño máximo de trama de al menos 1526. Las interfaces M1 y M2 deben estar en diferentes dominios de difusión. Si M1 y M2 están conectados al mismo conmutador, Q-in-Q debe estar habilitado en el interruptor |
| MGMT1 a MGMT4 | RJ-45 | 10/100/1000Mbps | Ethernet | Cuatro interfaces Ethernet de gestión fuera de banda de cobre 10/100/1000BASE-T. |
| USB | USB 3.0 Tipo A | USB 3.0 USB 2.0 | Conector USB estándar. |
Esquema FIM-7901E
El FIM-7901E incluye una estructura de conmutador integrada (ISF) que conecta las interfaces del panel frontal a los equilibradores de carga con reconocimiento de sesión DP2 y a las placas posteriores del chasis. El ISF también permite que los procesadores DP2 distribuyan sesiones entre todos los procesadores NP6 en los módulos FPM en el mismo chasis.
El FIM-7901E también incluye los siguientes canales de comunicación de placa posterior:
- Un canal de placa posterior de estructura de 80 Gbps para distribuir el tráfico a los FPM.
- Un canal de placa posterior base de 1 Gbps para la comunicación de la placa posterior base con los FPM.
- Un canal de placa posterior de estructura de 40 Gbps para la comunicación de la placa posterior de estructura con el otro FIM.
- Un canal de placa posterior base de 1 Gbps para la comunicación de la placa posterior base con el otro FIM.
Arquitectura de hardware FIM-7901E
