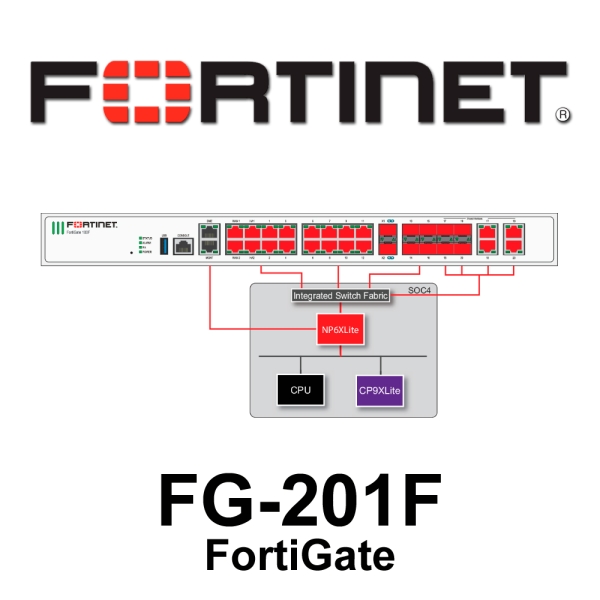

Tanto el FortiGate 200F como el 201F incluyen un procesador SOC4 NP6XLite. La CPU SOC4 y el CP9XLite no se utilizan. En cambio, la arquitectura FortiGate 200F y 201F incluye recursos de CPU separados y dos procesadores CP9 estándar. Todas las interfaces de datos (1 a 24 y X1 a X4) se conectan al procesador NP6XLite a través de la estructura de conmutador integrada. Las interfaces X3 y X4 son interfaces FortiLink. Las interfaces HA y MGMT no están conectadas al procesador NP6XLite.

Los modelos FortiGate 200F y 201F cuentan con las siguientes interfaces de panel frontal:

• Dos cobres 10/100/1000BASE-T (HA, MGMT) que no están conectados al NP6XLite.
• Dieciséis 10/100/1000BASE-T Cobre (1 a 16).
• Cuatro SFP+ de 10 GigE (X1 a X4). X3 y X3 son interfaces FortiLink.
• Ocho SFP de 1 GigE (de 17 a 24).

Todas las interfaces de datos del panel frontal y el procesador NP6XLite se conectan a la estructura de conmutación integrada (ISF). Todo el tráfico de datos pasa desde las interfaces de datos a través del ISF al procesador NP6XLite. Todo el tráfico admitido que pasa entre dos interfaces de datos puede ser descargado por el procesador NP6XLite. El tráfico de datos que debe procesar la CPU toma una ruta de datos dedicada a través del ISF y el procesador NP6XLite hasta la CPU.

La interfaz MGMT no está conectada al procesador NP6XLite. El tráfico de administración pasa a la CPU a través de una ruta de administración dedicada que es independiente de la ruta de datos. La interfaz de alta disponibilidad tampoco está conectada al procesador NP6XLite. Para ayudar a proporcionar una mejor estabilidad y resistencia de alta disponibilidad, el tráfico de alta disponibilidad utiliza una ruta de control físico dedicada que proporciona separación del tráfico de control de alta disponibilidad del procesamiento del tráfico de datos. La separación de la administración y el tráfico de alta disponibilidad del tráfico de datos evita que la administración y el tráfico de alta disponibilidad afecten la estabilidad y el rendimiento del procesamiento del tráfico de datos.

Puede usar el comando para mostrar la configuración de FortiGate 200F o 201F NP6XLite. diagnose npu np6xlite port-list

diagnose npu np6xlite port-list
Chip   XAUI Ports            Max   Cross-chip
                             Speed offloading
------ ---- -------          ----- ----------
np6xlite_0
       19   port1            1000M          NO
       19   port2            1000M          NO
       19   port3            1000M          NO
       19   port4            1000M          NO
       19   port5            1000M          NO
       19   port6            1000M          NO
       19   port7            1000M          NO
       19   port8            1000M          NO
       19   port9            1000M          NO
       19   port10           1000M          NO
       19   port11           1000M          NO
       19   port12           1000M          NO
       19   port13           1000M          NO
       19   port14           1000M          NO
       19   port15           1000M          NO
       19   port16           1000M          NO
       19   port17           1000M          NO
       19   port18           1000M          NO
       19   port19           1000M          NO
       19   port20           1000M          NO
       19   port21           1000M          NO
       19   port22           1000M          NO
       19   port23           1000M          NO
       19   port24           1000M          NO
       19   x1               10000M         NO
       19   x2               10000M         NO
       19   x3               10000M         NO
       19   x4               10000M         NO
