    FortiGate-100F : Network Security Appliance




FortiOS 7.4.0

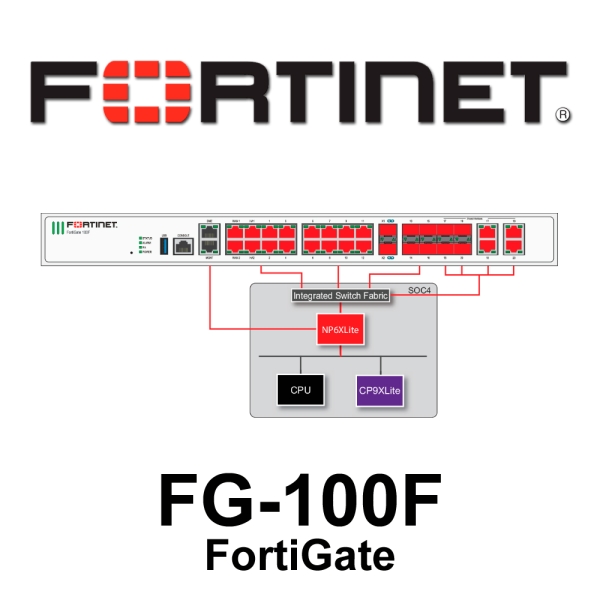

FortiGate 100F and 101F fast path architecture



Los FortiGate 100F y 101F incluyen el SOC4 y utilizan la CPU SOC4, el procesador NP6XLite y el procesador CP9XLite. El SOC4 incluye una estructura de conmutador integrada (ISF) que conecta todas las interfaces de red del panel frontal al procesador NP6XLite. Todo el tráfico pasa desde las interfaces del panel frontal a través del ISF al procesador NP6XLite. Todo el tráfico admitido que pasa entre dos interfaces puede ser descargado por el procesador NP6XLite. El tráfico procesado por la CPU toma una ruta de datos dedicada a través del ISF y el procesador NP6XLite a la CPU.

Las interfaces 17 a 20 son interfaces SFP o Ethernet compartidas. Eso significa que hay dos conjuntos de interfaces físicas numeradas del 17 al 20, pero solo una de cada una se puede conectar a una red. Esto le permite, por ejemplo, conectar las interfaces 17 y 18 a un conmutador SFP y las interfaces 19 y 20 a un conmutador de cobre 10/100/1000BASE-T.

Los modelos FortiGate 100F y 101F cuentan con las siguientes interfaces en el panel frontal:

  • Dieciocho cobres 10/100/1000BASE-T (DMZ, MGMT, WAN1, WAN2, HA1, HA2, 1 a 12) conectados al SOC4.
  • Dos SFP+ de 10 GigE (X1 y X2) conectados al SOC4. X1 y X2 son interfaces FortiLink.
  • Cuatro SFP de 1 GigE (de 13 a 16) conectados al SOC4.
  • Cuatro interfaces compartidas (17 a 20) conectadas al SOC4 que pueden ser:
    • 10/100/1000BASE-T Cobre
    • SFP de 1GE



El SOC4 ISF también le permite utilizar el comando para crear un conmutador de hardware virtual que puede incluir cualquier interfaz del panel frontal conectada al SOC4.config system virtual-switch

Nota

Para agregar una interfaz a un conmutador de hardware, debe establecerse en y la interfaz no se puede usar en ninguna otra configuración. Por ejemplo, no puede tener una directiva de firewall que haga referencia a la interfaz.modestatic



Puede utilizar el comando para mostrar la configuración de FortiGate 100F o 101F NP6XLite. diagnose npu np6xlite port-list

diagnose npu np6xlite port-list
Chip   XAUI Ports            Max   Cross-chip
                             Speed offloading
------ ---- -------          ----- ----------
np6xlite_0
       11   dmz              1000M          NO
       15   mgmt             1000M          NO
       19   wan1             1000M          NO
       19   wan2             1000M          NO
       19   ha1              1000M          NO
       19   ha2              1000M          NO
       19   port1            1000M          NO
       19   port2            1000M          NO
       19   port3            1000M          NO
       19   port4            1000M          NO
       19   port5            1000M          NO
       19   port6            1000M          NO
       19   port7            1000M          NO
       19   port8            1000M          NO
       19   port9            1000M          NO
       19   port10           1000M          NO
       19   port11           1000M          NO
       19   port12           1000M          NO
       19   x1               10000M         NO
       19   x2               10000M         NO
       19   port13           1000M          NO
       19   port14           1000M          NO
       19   port15           1000M          NO
       19   port16           1000M          NO
       19   port17           1000M          NO
       19   port18           1000M          NO
       19   port19           1000M          NO
       19   port20           1000M          NO





SKU: FG-100F
Family: FortiGate
Product: FortiGate-100F
License Exception: ENC
License Designation: Restricted
CCATS #: G146900
HTS: 8517.62.0085
U.S. ECCN: 5A002.a.1
EAR Citation: 740.17 (A) & (B) (2)
Customs Description: Network Security Appliance
Effective Date: 05/06/2024
